醫用超聲探頭是超聲診斷儀器的重要部件之一，它的結構組成中，晶片、匹配層、吸聲塊是比較重要的部分。
超聲探頭可以發射和接收超聲，進行電聲信號轉換，將由主機送來的電信號轉變?yōu)楦哳l振蕩的超聲信號，又能將從組織臟器反射回來的超聲信號轉變?yōu)殡娦盘柖@示于主機的顯示器上。
探頭是通過探頭內部的晶片，在通電狀態下產生彈性形變，從而產生超聲聲波;反之，當超聲聲波通過晶片時，又能引起它產生彈性形變，繼而引起電壓的變化，最后通過信號處理板對相應電信號化的處理來完成被探測物的圖像探查。這一處理過程稱之為壓電效應。壓電效應泛指晶體處于彈性介質中所具有的一種聲-電可逆特性。

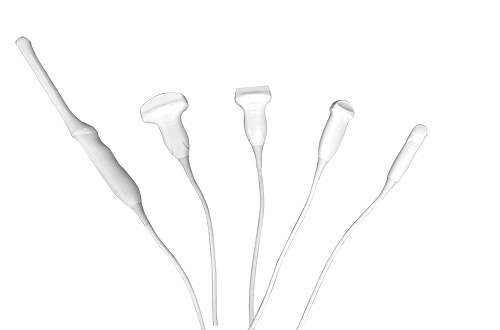

目前常用于超聲探頭的晶體片有鋯酸鉛、鈦酸鋇、石英、硫酸鋰等人工或天然晶體。鈦酸鋇及錯酸鉛是在高溫下燒結的多晶陶瓷體，把毛坯燒結成陶瓷體后，經過適當?shù)难心バ拚玫剿璧膸缀纬叽纾儆酶邏褐绷麟妶鰳O化后，就具有壓電性質，成為換能器件。而目前較常用的超聲探頭有凸陣探頭、線陣探頭、腔體探頭、高頻線陣探頭。
探頭的保養與維護
1、探頭容易因機械沖擊而受損，尤其是與身體表面接觸的面特別容易受損，因此，絕不能掉落在地上或碰撞。
2、切勿使整個探頭浸在水里或其他液體中。探頭的纜線連接部以下是不防水的。
3、過度彎曲或扭曲探頭纜線會出現儀器和探頭的操作錯誤或內部短路。
4、探頭使用后，將超聲耦和劑擦拭干凈。清潔探頭時，可用較溫和的洗滌劑和濕潤的抹布清潔。探頭應經常保持清潔。
5、不要使用氣體、液體或高溫的方法來消毒探頭，不要將探頭放在55℃的環境中，這些消毒方法會永久地?fù)p壞探頭。
